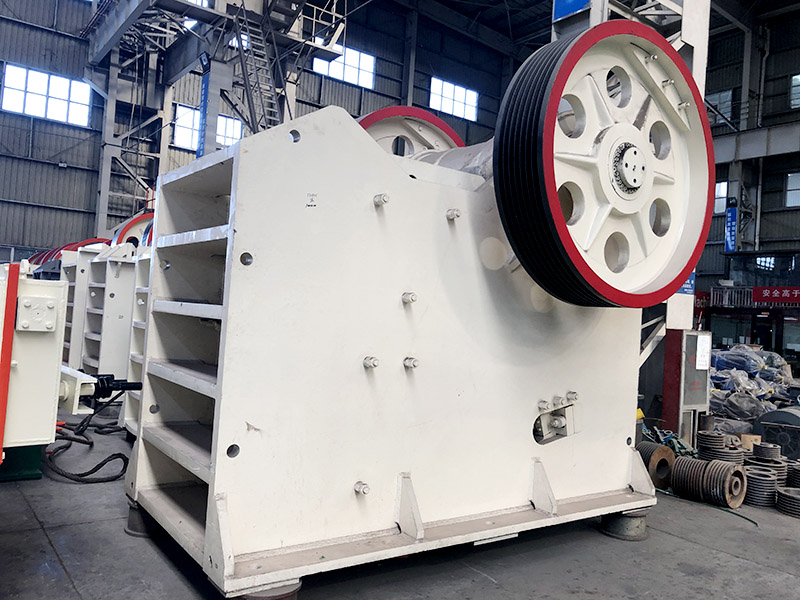

颚式破碎机活动颚内孔磨损如何修复?

导读:1、内孔镶套法      镶套法的装配示意见图1,实施中:①镗大活动颚磨损的内孔,直径为D1;②加工2个轴承外套,外径与D1紧配合,内孔与滚动轴承的外径配合,配合精度与公差按原图纸设计要求加工;③轴承外套镶于活动颚内孔,并在外套与活动颚内孔之间安装6个稳钉。

今天上海坤克路桥机械为大家介绍一下颚式破碎机活动颚内孔磨损如何修复?1、内孔镶套法      镶套法的装配示意见图1,实施中:①镗大活动颚磨损的内孔,直径为D1;②加工2个轴承外套,外径与D1紧配合,内孔与滚动轴承的外径配合,配合精度与公差按原图纸设计要求加工;③轴承外套镶于活动颚内孔,并在外套与活动颚内孔之间安装6个稳钉。

主要控制尺寸可参考以下因素:     活动颚材料:铸钢b≥https://www.eLevatordata.com/    铸铁b≥https://www.eLevatordata.com/    轴承外套材料:钢套a=(~)S;    铸铁a=(~)S;    稳钉直径:d=(~)a。

    其中:b———活动颚壁厚;    D———活动颚原始内孔直径;    a———轴承外套壁厚;    S———轴承外座圈厚度。

    采用内孔镶套的方法修复活动颚,不受活动颚材质限制,所以特别适用于焊接性能差的活动颚材料。

修复后,若再次出现内孔磨损时,可以采用更换轴承外套的办法进行修复,大大减化了修理工艺。

2、内孔补焊法      该法适用于铸钢制造的活动颚,用手工电弧焊在磨损的内孔表面均匀堆焊一层,再按配合公差的要求重新扩孔加工,以达到和轴承外径合理配合的目的。

这种方法对内孔的施焊层较薄,而活动颚壁厚较大,因此堆焊时一般不会产生变形,对焊接工艺也没有特殊的要求,但在加工内孔时应控制好内孔中心线与活动颚两个端面的垂直度,以保证活动颚与其它零部件的配合关系和配合精度。

以上就是上海坤克路桥机械为大家介绍的颚式破碎机活动颚内孔磨损修复的方法,希望能够帮助大家更好的维护颚式破碎机。

2种修复颚式破碎机活动颚内孔方法的优劣对比

鄂式破碎机活动颚内孔磨损是较为常见的损坏形式,通过多年的实践经验,我们总结出以下两种修复方法。

1)内孔补焊法该法适用于铸钢制造的活动颚,用手工电弧焊在磨损的内孔表面均匀堆焊一层,再按配合公差的要求重新扩孔加工,以达到和轴承外径合理配合的目的。

这种方法对内孔的施焊层较薄,而活动颚壁厚较大,因此堆焊时一般不会产生变形,对焊接工艺也没有特殊的要求,但在加工内孔时应控制好内孔中心线与活动颚两个端面的垂直度,以保证活动颚与其它零部件的配合关系和配合精度。

2)内孔镶套法镶套法的装配示意见图1,实施中:①镗大活动颚磨损的内孔,直径为D1;②加工2个轴承外套,外径与D1紧配合,内孔与滚动轴承的外径配合,配合精度与公差按原图纸设计要求加工;③轴承外套镶于活动颚内孔,并在外套与活动颚内孔之间安装6个稳钉。

主要控制尺寸可参考以下因素:活动颚材料:铸钢b≥铸铁b≥轴承外套材料:钢套a=(~)S;铸铁a=(~)S;稳钉直径:d=(~)a。

其中:b———活动颚壁厚;D———活动颚原始内孔直径;a———轴承外套壁厚;S———轴承外座圈厚度。

采用内孔镶套的方法修复活动颚,不受活动颚材质限制,所以特别适用于焊接性能差的活动颚材料。

修复后,若再次出现内孔磨损时,可以采用更换轴承外套的办法进行修复,大大减化了修理工艺。

​。

分析颚式破碎机皮带轮内孔磨损的维修方案

颚式破碎机在长期使用过程中,其皮带轮的内孔常常会因为维护不当而出现磨损的情况,而采用常规的堆焊的方式,其造价会比较高,并且焊接的方式,其施工起来工艺也比较复杂,且具有相当高的难度。

下面上海坤克路桥机械为大家介绍一下颚式破碎机皮带轮内孔磨损的维修方案。

  首先:扩展颚式破碎机皮带轮内孔。

主要是针对颚式破碎机皮带内孔磨损,不易修复所采取的步骤。

所谓扩站颚式破碎机皮带轮的内孔就是,将颚式破碎机的皮带轮内孔采用专门的工具进行扩大,扩大之后的内孔直径比原来要大的多。

并且扩大之后的原键槽要保证全部被车掉,以便对其所镶的衬套插入过程中内孔的最薄处直径达到要求。

    其次:镶嵌颚式破碎机皮带轮衬套。

机械厂镶衬套主要采取两种方式。

第一种就是制备衬套的时候使用45号钢棒料车,并且在制备过程中要保证皮带轮的内孔,与它的外圆部分能实现过盈配合。

    第二种与第一种一样也是采用45号钢棒料车进行的,但是与第一种不同的是在制备过程中其外径要预留间隙,并且间隙部位要用专门的厌氧固特胶进行涂抹,最后才可以装入轮孔内。

    另外:加颚式破碎机皮带轮的骑缝螺栓。

做好的衬套被镶入之后,需要用几颗颚式破碎机皮带轮骑缝螺栓在其两端分别进行紧固,并且要将内孔扩大到满足需要的尺寸。

一般要求其加工出键槽就可以了。

  上诉是颚式破碎机皮带轮内孔磨损的修复步骤,虽然其操作过程看似比较简单,但是也会占用维修人员的大量时间,在某种程度上也会降低颚式破碎机皮带轮的工作效率,因此在使用颚式破碎机的时候要特别注意对皮带轮的保养。

以上就是上海坤克路桥机械为大家介绍的颚式破碎机皮带轮内孔磨损的维修方案。
